產(chǎn)品展示
| PRODUCT
聯(lián)系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產(chǎn)基地：河南省新密市來集鎮(zhèn)李堂工業(yè)園區(qū)
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
您的當前位置:首頁 > 新聞動態(tài) > 產(chǎn)品知識 > 正文
正文
常見耐火磚的缺陷、尺寸規(guī)格是如何檢查的？
發(fā)布時間：2020/7/3 15:29:46 點擊率： 來源:高鋁磚廠家 作者：榮盛耐材

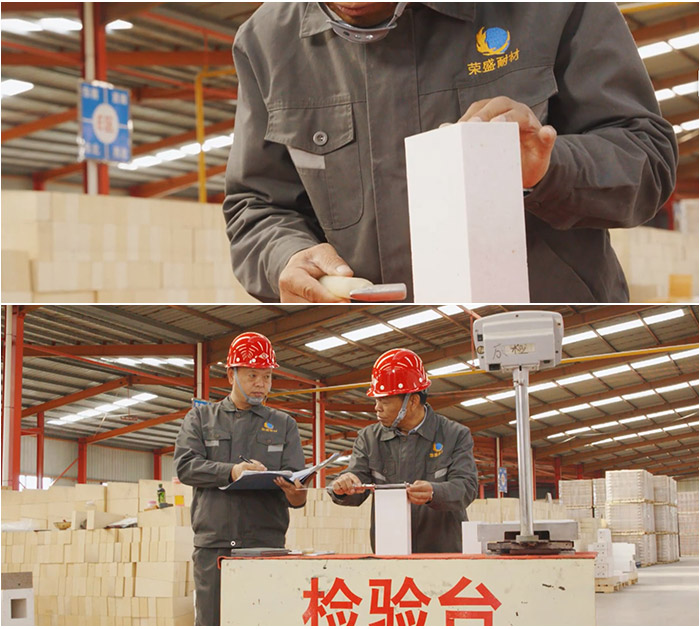

耐火磚缺陷及檢查方法
端頭平面傾斜的檢查
1、耐火磚端頭平面傾斜的檢查，使用邊長220mm*220mm的直角鋼尺，以及寬5mm，厚度比標準規(guī)定的允許限度大0.1mm的金屬塞尺(例如，檢查2.0mm的端頭平面傾斜時，采用厚度為2.1mm的塞尺）。
2、檢查時將直角鋼尺的一邊與耐火磚制品的縱向面緊密接觸，同時使直角鋼尺的另一邊緊靠端頭，然后將塞尺沿著直角鋼尺與端頭之間形成的縫隙平滑地插入，以規(guī)定塞尺不能插入者為合格。
渣蝕的檢查
1、凡因燒成時燃料的灰分與耐火磚制品表面結(jié)合在一起而呈玻璃狀的堆積物；因其他雜質(zhì)與制品表面起化學變化，使制品表面被侵蝕而產(chǎn)生的熔化變色物，統(tǒng)稱為渣蝕。
2、經(jīng)加工磨平后，耐火磚無顯著麻面和侵蝕的制品，不以渣蝕計。
生燒品的檢查
1、凡采用同一原料、同一工藝生產(chǎn)的耐火磚制品，燒成后外觀顏色與正常生產(chǎn)的制品有顯著不同，尺寸脹縮不足，斷面打開顆粒顯著不斷開時，則應檢查制品的燒成情況。
2、生燒品的判定以物理性能鑒定為準。
3、生燒品應按不合格品處理
斷面的檢查
1、凡耐火磚制品因成型而產(chǎn)生的分層和斷面上有縫隙的層狀組織，即為斷面層裂。耐火磚制品的斷面用榔頭與鋼鑿在垂直于制品成型受壓面的長度方向上打取而得。斷面層裂的檢查按本文四進行。
2、自耐火磚制品因燒成而產(chǎn)生的局部顯著變色，例如黑色和紅色等，即為黑心或紅心。有黑心或紅心的制品判為不合格品（Al2O3≥75%的高鋁磚因高溫、氣氛造成的黑心除外）。
塞頭磚和鑄口磚外形規(guī)整程度的檢查
1、塞頭磚外形規(guī)整程度的檢查，使用配套的鑄口磚，將塞頭磚放在配套的鑄口磚上，用手輕按，并使塞頭磚沿中心軸旋轉(zhuǎn)一周。凡塞頭磚上的磨痕呈無間斷的連續(xù)環(huán)狀為合格品。
2、鑄口磚外形規(guī)整程度的檢查，使用配套的塞頭磚，將配套的塞頭磚放在鑄口磚上，用手輕按，并使塞頭磚沿中心軸旋轉(zhuǎn)一周。凡鑄口磚上磨痕呈無間斷的連續(xù)環(huán)狀者為合格品。
3、仲裁時，以標準鑄口磚模型或標準塞頭磚模型為準。
工作面與非工作面的檢查
1、凡圖紙指明耐火磚制品上的工作面，一律按標準規(guī)定的工作面檢查；未指明工作面的一律按非工作面檢查。
2、與工作面相連的棱角，一律按工作面的規(guī)定檢查。
三種耐火磚尺寸規(guī)格缺陷的檢查方法
一、耐火磚尺寸的檢查
1.耐火磚尺寸的檢查，按訂貨圖紙規(guī)定進行。
2.測量耐火磚尺寸時，需要使鋼尺的零點與制品的棱對齊，可選用鋼卷尺、鋼直尺。測量制品的內(nèi)、外徑時，使用工具卡尺。
3.一般制品（除專門規(guī)定外），以測量制品每一面中間1/3部位的尺寸為準。
4.耐火磚制品相對邊的測量，以測量制品同一尺寸的相對兩邊之差為準。制品子、母口徑相對邊差的測量，以測量制品同一子口或母口上長、短軸之差為準。
5.凡公差數(shù)值以百分數(shù)表示者，其數(shù)值應計算到整數(shù)為止，小數(shù)點后—位的計算按《數(shù)值修約規(guī)則》（GB8170-87）進行。
二、熔洞的檢查
1.檢查熔洞時，允許先用金屬小錘輕敲制品表面因低熔物而產(chǎn)生的熔化空洞和顯著的變色部位，然后用鋼尺測量熔洞的大直徑。
2.因外來的如木片、油泥、布片等有機夾雜物造成的空洞，亦按熔洞的檢查方法進行檢查，但允許數(shù)值不大于該制品熔洞數(shù)值的1倍（例如：熔洞的數(shù)值規(guī)定為8mm，則空洞的數(shù)值允許不大于16mm）。
三、缺角缺棱的檢查
1.深度檢查法：
（1）缺角、缺棱深度的檢查，使用專門制造的、可緊密套在制品棱角上的、帶有沿規(guī)定方向滑動的刻度尺的測角器和測棱器。
（2）缺角的深度，對于直角形制品，使用立方體形測角器，沿立方體中心對角線方向進行測量；對于非直角形制品，使用三菱體形測角器沿三菱體中心線方向進行測量。
（3）缺棱的深度，沿制品兩面夾角的等分線方向測量缺棱的深處。有長度限制者，同時測量缺棱的全長。
（4）缺角、缺棱相連時，分別檢查。缺角部分的缺棱不作缺棱計算，即缺角部分按缺角規(guī)定檢查，缺棱部分按缺棱規(guī)定檢查。
（5）除特殊規(guī)定外，凡深度大于3mm至標準允許數(shù)值限度的缺角、缺棱，一律參加計算。3mm及小于3mm深度的缺角、缺棱不作為缺角缺棱。
2.三邊之和檢查法：
缺角或缺棱均按缺損處三邊之和進行計算。
耐火材料出現(xiàn)開裂、脫落、易磨損怎么辦？想要徹底解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產(chǎn)、研發(fā)服務多年，能解決高溫窯爐內(nèi)襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術(shù)交流。
在線咨詢(7*24)
電話咨詢
