高荷軟磷酸鹽磚的特征

高荷軟磷酸鹽磚是以高鋁礬土熟料和硅線石為主要原料，按一定配比經(jīng)高壓成型制得的制品。產(chǎn)品具有抗剝落能力強，荷重軟化溫度高的特點。具有較高的抗熱沖擊能力和抗結(jié)構(gòu)剝落性能，熱震穩(wěn)定性好，荷重軟化點高，高溫蠕變值小，硬度大，抗化學(xué)腐蝕性好等特點。

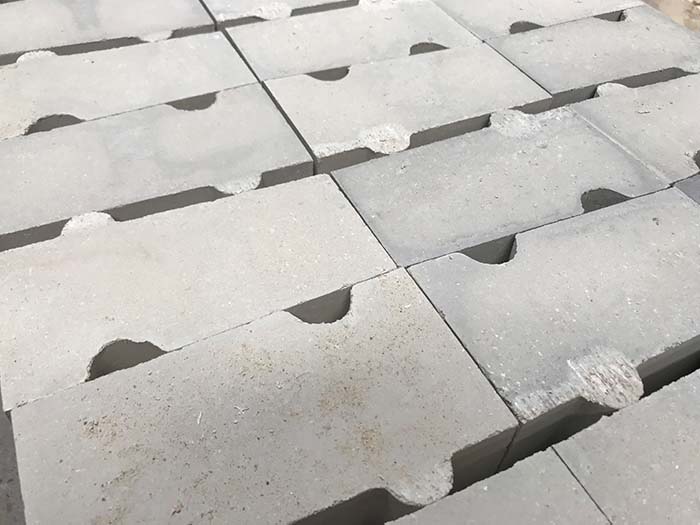

耐磨磷酸鹽磚

磷酸鹽結(jié)合高鋁磚是以致密的特級或一級高鋁礬土熟料為主要原料,磷酸溶液或磷酸鋁溶液為結(jié)合劑,經(jīng)半干法機壓成型后,于400~600℃熱處理而制成化學(xué)結(jié)合耐火制品。它屬于免燒磚,為避免在高溫使用過程中制品收縮較大,配料中一般需要引入加熱膨脹性原料,如藍(lán)晶石,硅線石,葉蠟石,硅石等。與陶瓷結(jié)合的燒成高鋁磚相比,其抗剝落性更好,但其荷重軟化溫度較低,抗侵蝕性較差,因此需加入少量的電熔剛玉,莫來石等,以強化基質(zhì)。

立窯用磷酸鹽磚

立窯用磷酸鹽磚由于磚型復(fù)雜、尺寸不一，有的還存在著明顯的缺陷，加之立窯規(guī)格多，致使耐火材料廠感到生產(chǎn)不易，立窯水泥廠還覺得用磚困難。在這種情況下，通過對立窯襯磚進行調(diào)查研究，設(shè)計了一套適用于窯徑為聲1.2～3.Om、擴大角為10°～18°的立窯用磷酸鹽磚系列磚型，不僅適用于水泥立窯，也適用于其他行業(yè)的同類型窯。

1設(shè)計依據(jù)及磚型特點

國內(nèi)立窯設(shè)備專業(yè)廠家可提供的定型機立窯直徑范圍聲1.5～3.Om，約11種；筒體高度范圍為6.0～10.Om，約16種；窯襯的徑向厚度要求一般為360～660mm，多數(shù)為500mm。

所用襯磚主要是高鋁磚、粘土磚、磷酸鹽磚3種，外形有扇形、楔形和菱形等。一臺立窯使用的磚導(dǎo)，珍剛百六種.名0111-十余種。襯磚壽命從兩個月至一年以上長短不等。喇叭口擴大角多在13°～20°之間，有的廠甚至換一次磚變一次角度。

①窯襯結(jié)構(gòu)

本系列磚型適用于圖1所示窯窯襯結(jié)構(gòu)。簡體窯襯采用磷酸鹽磚、粘土磚和隔熱保溫材料三層結(jié)構(gòu)；喇叭口窯襯采用磷酸鹽磚(或耐磨磚)、隔熱保溫材料雙層結(jié)構(gòu)，同時也考慮了少數(shù)廠家在該部位采用三層結(jié)構(gòu)的因素。全部立窯窯襯不再使用高鋁磚。

②筒體有效直徑及襯層厚度

適應(yīng)的筒體有效直徑范圍為廬1.2～3.Om，當(dāng)立窯窯徑超出此范圍時，可按本設(shè)計的磚型另行計算用磚的有關(guān)尺寸。在窯徑≤≠1.7m時，磚層厚度取344mm，襯層總厚度400mm；在窯徑≥聲1.8m時，磚層厚度取460mm，襯層總厚度500mm，當(dāng)希望增大窯的有效直徑提高產(chǎn)量時，可通過調(diào)整配用的粘土轉(zhuǎn)及調(diào)整隔熱層的厚度來實現(xiàn)。

③喇叭口高度

對于窯徑≤1.7m的立窯，喇叭口高度按1150mm考慮；對于窯徑≥1.8m的立窯，喇叭口高度按1500mm考慮。簡體磚和喇叭口磚的豎向高度均為114mm，通過控制襯磚層可以達(dá)到實際要求的高度。

④喇叭口擴大角

為了適應(yīng)不同煅燒條件，本系列磚型的喇叭口磚的a值設(shè)為10°、13°、15°30’及18°，可在上述基礎(chǔ)上調(diào)整l°～2°，如用a=10°的襯磚砌筑擴大角為9°的喇叭口，可比較容易地通過砌筑技術(shù)實現(xiàn)。這樣，擴大角的使用范圍就擴大到8°～20°，可以大限度地滿足立窯廠家的選擇。

⑤喇叭口直徑

喇叭口直徑取決于擴大角和喇叭口高度大小。當(dāng)后兩者未確定時，襯層厚度(d4-d3)也就不是定值。因此，喇叭口磚的水平底面邊長確定為345mm和230mm兩種，以增強其適應(yīng)性。

⑥磚重

Jc350～83規(guī)定的回轉(zhuǎn)窯用磷酸鹽磚單重為4.0～9.3kg，GB2992—82規(guī)定的通用粘土磚大單重為11.63kg，本系列磚型的所有磚重在4.5～10kg范圍內(nèi)。這是考慮了磚的成型，壓實，降低顯氣孔率，提高體積密度、強度及砌筑難易的適當(dāng)選擇。

⑦形狀

本設(shè)計的簡體磚及喇叭口磚磚形。筒體磚為呈直線的豎楔形磚，淘汰了帶圓弧的扇形磚；喇叭口磚與多量尺的特異型菱形磚、平行四邊形磚等有顯著區(qū)別，冷端為直立面，熱端為72�！�80。傾角的梯形面，屬異型磚。形狀與量尺大大簡化，利于降低成本、定型生產(chǎn)，也利于運輸，碼放、包裝及砌筑，而且與其他磚種互換性強。

⑧尺寸

參照《通過耐火磚形狀尺寸》(GB2992—82)及國際標(biāo)準(zhǔn)確定本系列磚型的主要量尺尺寸，如C為114mm，b(b1)為230mm、345mm，n1為65mm、75mm等�？紤]常用立窯的直徑為φ1-2m起約0.5m為一個間隔，設(shè)計了4個磚號的筒體磚。不使小頭邊長a。過大，使弧弦之間的高盡量減小，以保證磚環(huán)的圓度。喇叭口磚有37個磚號，不使a。過大的目的在于保證每塊磚重不超過lOkg。

2磚型尺寸

筒體磚磚號表示方法與JC350一83規(guī)定的回轉(zhuǎn)窯用磚相近，如LPl2，I。表示立窯用，P表示磷酸鹽磚，12表示使用的起始窯徑為聲1.2m。喇叭口磚磚號表示方法如圖4所示。當(dāng)某磚號中的P后加A時，則表示與其同形狀、同尺寸的耐磨磚。

依據(jù)選定的a1、b、b1、C值，計算出a、a2、b2值。表中還列出了使用的立窯窯徑、擴大角、單重和筒體部位每圈用磚數(shù)量。

耐火材料出現(xiàn)開裂、脫落、易磨損怎么辦？想要徹底解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產(chǎn)、研發(fā)服務(wù)多年，能解決高溫窯爐內(nèi)襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術(shù)交流。
