產(chǎn)品展示
| PRODUCT
聯(lián)系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產(chǎn)基地：河南省新密市來集鎮(zhèn)李堂工業(yè)園區(qū)
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
您的當前位置:首頁 > 新聞動態(tài) > 產(chǎn)品知識 > 正文
正文
什么是低蠕變耐火磚，有哪些產(chǎn)品？
發(fā)布時間：2020/12/28 17:04:26 點擊率： 來源:高鋁磚廠家 作者：榮盛耐材在介紹低蠕變耐火磚之前先來了解一下蠕變和蠕變速率，下面請看詳細介紹。
什么是蠕變？
蠕變固體材料在保持應力不變的條件下，應變隨時間延長而增加的現(xiàn)象。它與塑性變形不同，塑性變形通常在應力超過彈性極限之后才出現(xiàn)，而蠕變只要應力的作用時間相當長，它在應力小于彈性極限施加的力時也能出現(xiàn)。許多材料（如金屬、塑料、巖石和冰）在一定條件下都表現(xiàn)出蠕變的性質(zhì)。由于蠕變，材料在某瞬時的應力狀態(tài)，一般不僅與該瞬時的變形有關(guān)，而且與該瞬時以前的變形過程有關(guān)。許多工程問題都涉及蠕變。在維持恒定變形的材料中，應力會隨時間的增長而減小，這種現(xiàn)象為應力松弛，它可理解為一種廣義的蠕變。
蠕變速率
蠕變速率是指高溫下材料發(fā)生蠕變變形時輿伸長量對時間的導數(shù)即為蠕變速率。蠕變由3個階段組成：前列階段是蠕變初始階段；第二階段是蠕變十H:速階段；第三階段是蠕變加速階段，已接近蠕變斷裂。通常所指的蠕變速率是指第二階段即恒速蠕變階段的速率。如果能測得某一溫度、某一應力水平下的螺變迚率，則可粗略計算構(gòu)件的蠕變壽命。
蠕變速率（creep rate）
蠕變速率：蠕變試驗中單位時間的蠕變變形。即給定時間內(nèi)蠕變曲線的斜率。
低蠕變耐火材料
低蠕變耐火材料（low creep refractory）是2019年公布的冶金學名詞。
定義：高溫蠕變率小的耐火材料。

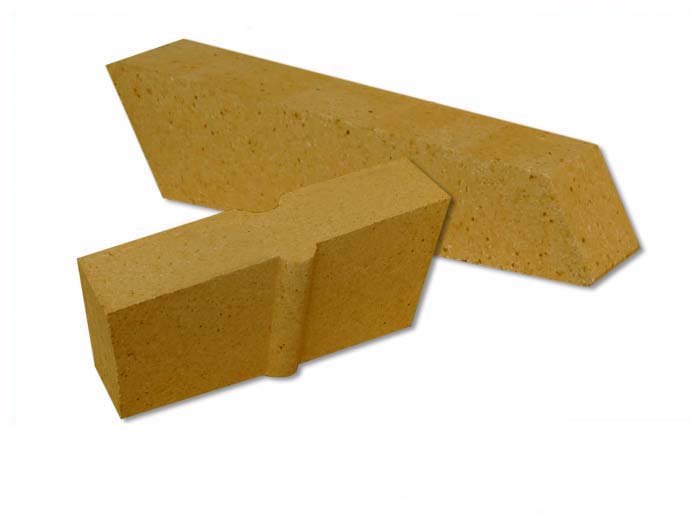

低蠕變粘土磚
低蠕變粘土磚因具有較好的高溫體積穩(wěn)定性、蠕變性和耐磨性，是比較常用的一類粘土磚。
低蠕變粘土磚以礬土熟料為主要原料，輔以特殊添加劑，經(jīng)高壓成型、高溫燒成，具有蓄熱能力大、蠕變率小等優(yōu)點。適用大中小型高爐的配套熱風爐，主要用在蓄熱中下部墻、下部格子磚、支撐弦等部位。
低蠕變粘土磚以特級焦寶石、紅柱石、電熔莫來石為主要原料 ,并加入少量的添加劑。采用三級配料、共磨細粉等工藝 ,研制出氣孔率為 1 3～ 1 5 % ,蠕變率為 0 5～ 0 8% ,0 2Mpa荷重軟化溫度為 1 4 72℃ ,常溫耐壓強度為1 0 0MPa的高質(zhì)量熱風爐粘土磚 ,該粘土磚具有較好的高溫體積穩(wěn)定性、蠕變性和耐磨性。
低蠕變高鋁磚
低蠕變高鋁磚是在普通高鋁磚的生產(chǎn)工藝加入其它有益輔助礦物，以提高抗蠕變性能而制成的。隨著煉鐵高爐大容積、高風溫和長壽化的發(fā)展，熱風爐用低蠕變高鋁磚的比例越來越高。
不同的蠕變溫度添加不同的有益礦物可提高高鋁磚的抗蠕變性能。
項目 | 低蠕變高鋁磚理化指標 | |||||||
DRL-155 | DRL-150 | DRL-145 | DRL-140 | DRL-135 | DRL-130 | DRL-127 | ||
ω(Al2O3)/% | μ0≥ | 75 | 75 | 65 | 65 | 65 | 60 | 65 |
σ | 1.5 | |||||||
顯氣孔率/% | μ0≤ | 20 | 21 | 21(23) | 22(24) | 22(24) | 22(24) | 23(25) |
σ | 1.5 | |||||||
體積密度(g/cm3) | 2.60~2.85 | 2.60~2.85 | 2.50~2.70 | 2.40~2.60 | 2.35~2.55 | 2.30~2.50 | 2.30~2.50 | |
常溫耐壓強度/MPa | μ0≥ | 60 | 60 | 60(50) | 55(45) | 55(45) | 55(45) | 50(40) |
Xmin | 50 | 50 | 50(40) | 45(35) | 45(35) | 45(35) | 40(30) | |
σ | 15 | |||||||
0.2MPa蠕變率/% 50h | μ0≤ | 1550℃ 0.8 | 1500℃ 0.8 | 1450℃ 0.8 | 1400℃ 0.8 | 1350℃ 0.8 | 1300℃ 0.8 | 1270℃ 0.8 |
σ | 0.1 | |||||||
加熱中間線變化/% | Xmin | 1500℃×2h | 1450℃×2h | 1450℃×2h | ||||
Xmax | -0.2~0.2 | -0.2~0.2 | -0.3~0.2 | |||||
1、當蠕變溫度在1550℃、1500℃時添加物為石英、三石礦物。“三石”是指藍晶石、紅柱石和硅線石。
2、當蠕變溫度在1450℃、1400℃、1350℃時，添加物為三石礦物、剛玉、活性氧化鋁。
3、當蠕變溫度為1300℃、1270℃、1250℃時，添加三石礦物。
低蠕變莫來石磚
低蠕變莫來石磚以莫來石（3Al2O3-SiO2）為主晶相的高鋁質(zhì)耐火材料。一般氧化鋁含量在65%～75%之間。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。
用紅柱石制造低蠕變燒結(jié)莫來石磚以紅柱石作骨料，硅線石作中間顆粒，硅線石粉、礬土粉、工業(yè)氧化鋁粉、粘土粉的共同細磨粉作基質(zhì)料可制作燒結(jié)莫來石磚。其原料配比如下：骨料：中間顆粒：細粉=50:12:38。配料中加入復合結(jié)合劑，用260t摩擦壓磚機成型。坯體經(jīng)烘干至殘余水分小于1%，裝入倒焰窯中進行燒成。燒成溫度為1490℃，保溫19h，制品的氣孔率可達17.15%，體積密度2.53g/cm3，常溫耐壓強度136.5MPa，荷重軟化溫度1627℃。1450℃，50h蠕變率可達0.87%。如果燒成溫度為1450℃，保溫時間延長至26h，也可以達到燒結(jié)的目的。但是，物理性能指標比1490℃燒成的制品指標低一些。例如1450℃，50h蠕變率為0.98%。
關(guān)于什么是低蠕變耐火磚，有哪些產(chǎn)品？就介紹到這里，如有其它疑問歡迎來電咨詢。耐火材料出現(xiàn)開裂、脫落、易磨損怎么辦？想要徹底解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產(chǎn)、研發(fā)服務多年，能解決高溫窯爐內(nèi)襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術(shù)交流。
在線咨詢(7*24)
電話咨詢
