高鋁耐火磚和硅磚有很大的區(qū)別，兩者的材質(zhì)不一樣，化學性質(zhì)也不一樣，價格有差別，外觀上也有差別的。

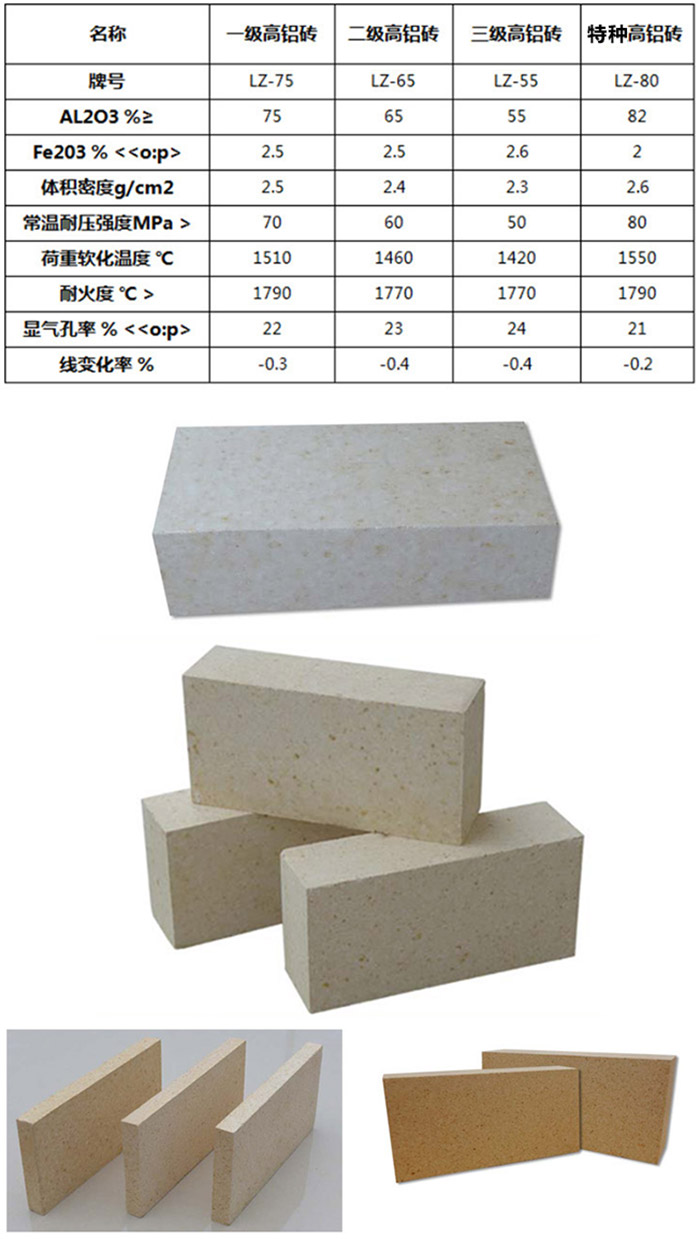

高鋁耐火磚也稱為高鋁磚，它的生產(chǎn)工藝與粘士磚相似，不同之處是用粉磨機磨制的高鋁熟料比粘土磚耐火，耐火性更好，耐酸堿性更好，適用于各種窯爐燒成帶等處。鋁硅酸鹽耐火磚中Al2O3含量大于48%。

隨高鋁耐火磚Al2O3含量的增加，莫來石和剛玉的組分增加，相應(yīng)地，玻璃相相應(yīng)地減少，高鋁耐火磚的耐火性能和密度也有所提高。Al2O3含量在71.8%以下時，莫來石是高鋁耐火磚的高溫穩(wěn)定晶相，且隨著Al2O3含量的增加而增加；高鋁耐火磚中Al2O3含量超過71.8%時，高溫穩(wěn)定晶相為莫來石和剛玉，隨71.8%含量增加，剛玉含量增加，莫來石含量下降，從而提高了高鋁耐火磚的高溫性能。

鋁土礦原料的燒結(jié)性能決定著高鋁土礦燒成溫度。采用特級和I級礬土熟料(密度為2.80g/cm3)時，原料組織結(jié)構(gòu)均勻，雜質(zhì)含量較高，容易燒結(jié)，但燒成溫度范圍較窄，容易造成過燒或欠燒。二次莫來石化所引起的膨脹、疏松作用(體積密度2.55g/cm3)，使得鋁土礦熟料坯體不易燒結(jié)，燒成溫度略高。使用三號鋁土熟料(體積密度2.45g/cm3)時，組織致密，Al2O3含量低，燒成溫度較低，一般比30~50℃熟料粘土磚燒成溫度稍高。高鋁質(zhì)耐火磚是在氧化火焰中燃燒的。

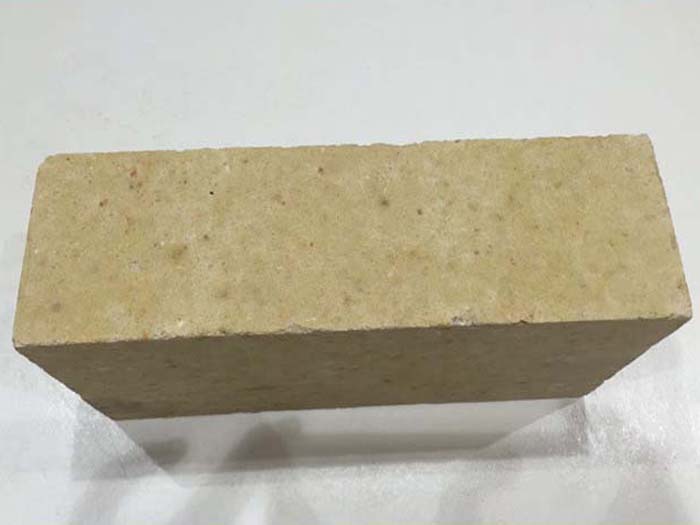

氧化硅耐火材料以硅磚為主，硅磚中二氧化硅的含量超過93%。普通硅磚晶相為鱗片石英、方石英及少量殘留石英，基質(zhì)為玻璃相。硅磚是一種典型的酸性耐火磚，對酸性爐渣有很好的耐受性，對氧化Al2O3、FeO、Fe2O3等氧化物也有很好的耐受性，但對堿性爐渣的耐受性較差，容易被CaO、K2O、Na2O等氧化物作用破壞。

先進的硅磚原料需要經(jīng)過特殊的化學處理，去除雜質(zhì)。硅磚相組分主要是SiO2結(jié)晶和少量硅酸鹽結(jié)晶，如少量硅酸鈣。二氧化二硅的結(jié)晶形式很多，有石英、鱗狀石英和方石英三種，其中α、β、γ可分為三種類型。磚晶相組成(%)：鱗石英30-70，方石英20-80，石英3-15，玻璃相4-40。

組成晶相中，熔點高的硅磚是SiO2結(jié)晶，熔點為1713度，硅磚不能由100%的SiO2純度組成，這不是因為原料純度不易達到，而是因為SiO2結(jié)晶不能結(jié)合，所以所有其他成分都存在。由這幾種成分組成的晶相和少量的玻璃相，其熔點較低，能使SiO2晶體顆粒結(jié)合，所以叫做結(jié)合物。但磚塊中的大顆粒SiO2被稱為集料。粘結(jié)體的耐蝕性和耐高溫性能都比集料差。但太少的粘結(jié)物會使骨料的粘結(jié)變松，因此應(yīng)正確選擇粘結(jié)物。

硅磚耐火性不高，但荷重軟化溫度較高，高溫結(jié)構(gòu)強度高，并在600℃以上長期使用，具有良好的穩(wěn)定性，可抗酸性爐渣侵蝕。所以目前主要用于砌筑玻璃窯爐和焦爐。焦爐炭化室隔墻采用硅磚砌筑，在高溫下有較好的穩(wěn)固性和氣密性，使用壽命可達10-15年，如使用得當，可使用25年以上。硅被用來做酸性轉(zhuǎn)爐的內(nèi)襯。過去電爐爐頂、反射爐拱頂、回熱室和沉渣室也普遍采用了硅磚，并逐步用高鋁磚和鎂鋁磚替代高鋁磚。

高鋁耐火磚和硅磚有什么區(qū)別？

高鋁耐火磚和硅磚有很大的區(qū)別，高鋁產(chǎn)品主要成分為Al2O3，硅質(zhì)產(chǎn)品的主要成分為SiO2，兩者的化學性質(zhì)也不一樣，價格有差別，外觀上也有差別的。

耐火材料出現(xiàn)開裂、脫落、易磨損怎么辦？想要徹底解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產(chǎn)、研發(fā)服務(wù)多年，能解決高溫窯爐內(nèi)襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術(shù)交流。
