低蠕變高鋁磚的低蠕變是指在0.2MPa壓力下和一千多度的高溫中，一定時(shí)間內(nèi)出現(xiàn)的蠕變率比較小。

低蠕變高鋁磚是以特種高鋁礬土、電熔剛玉、電熔莫來石為主要原料制成的高級耐火材料。其具有高溫蠕變率小、抗侵蝕性強(qiáng)、熱震穩(wěn)定性好、蓄熱能力大等優(yōu)點(diǎn)，適用于中小型型熱風(fēng)爐。

耐火磚的蠕變率影響因素分析

耐火磚的蠕變是溫度、應(yīng)力、時(shí)間和材料結(jié)構(gòu)構(gòu)函數(shù)。耐火磚所處的溫度愈高，承受應(yīng)力愈大，時(shí)間愈長，蠕變率愈大。當(dāng)耐火磚完全由晶體構(gòu)成時(shí)，蠕變除受到與晶體彈性有關(guān)的晶體的鍵強(qiáng)影響以外，主要受晶體由空位擴(kuò)散、位錯(cuò)移動(dòng)、晶界滑移和晶粒間的結(jié)合狀態(tài)所控制。晶體缺陷愈少、晶界較少以及晶粒問穿插結(jié)合較強(qiáng)，皆不易產(chǎn)生嚴(yán)重蠕變。

當(dāng)耐火磚含有玻璃相，特別是當(dāng)玻璃相為連續(xù)相時(shí)，耐火磚的蠕變受玻璃相控制。玻璃相的量愈多和黏度愈低，耐火磚在低應(yīng)力下即可產(chǎn)生黏性流動(dòng)，故在高溫下蠕變愈嚴(yán)重。當(dāng)耐火磚中含有在高溫下可能形成液相的雜質(zhì)時(shí)，雜質(zhì)形成的液相量愈多，如粘土磚的蠕變就比較大。還有其黏度隨溫度升高降低愈快，則蠕變愈嚴(yán)重。耐火磚中晶粒邊界處的氣孔或裂紋可直接引起晶粒邊界的滑移。

另外，在高溫下耐火磚中的液相可向同相間的氣孔中滲透，特別是向25μm以下的中、小氣孔滲透，因而氣孔的存在，通過渡相的遷移也影響蠕變。所以，耐火磚的氣孔對蠕變影響很大。提高耐火磚的氣孔率，實(shí)際上就可提高其蠕變率。

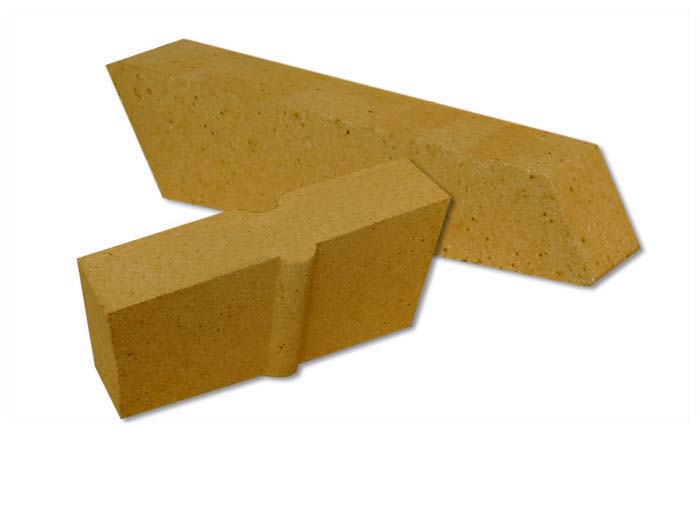

低蠕變高鋁磚

特性：

1、耐火度：耐火度高，達(dá)1750℃～1790℃，屬于高級耐火材料；

2、和重軟化溫度：由于其本身所含AI2O3量高，加之雜質(zhì)少，所以荷重軟化穩(wěn)定高；

3、抗渣性：因所含AI2O3量高，所以接近于中性耐火材料，能抵抗酸性渣和堿性渣，但由于所含SiO2，所以抗堿性渣能力較抗酸性渣能力弱。

蠕變率檢查方法

目前國內(nèi)對蠕變率的檢驗(yàn)方法、計(jì)算方法尚不統(tǒng)一，常用的方法有50h蠕變率小于1％和20—50h蠕變率小于0.2％兩種：

 (1)在0.2MPa壓力下，1550℃，50h蠕變率小1l％(高檔品)；

 在0.2MPa壓力下，1450℃，50h蠕變率小于1％(中檔品)；

 在0.2MPa壓力下，1350℃，50h蠕變率小于1％(低檔品)；

 (2)在0.2MPa壓力下，1550℃，20—50h蠕變率小于0.2％(高檔品)；

 在0。2MPa壓力下，1450℃，20—50h蠕變率小于0.2％(中檔品)，

 在0.2MPa壓力下，1350℃，20—50h蠕變率小于0.2％(低檔品)；

 0.2％是50h和20h蠕變率小于0.2％的差值。

 現(xiàn)在多用20—50h蠕變率小于0.2％，來評價(jià)低蠕變高鋁磚的抗高溫蠕變性能。
