玻璃窯蓄熱室格子磚的結構設計

格子體是蓄熱室結構中重要的組成部分，因?yàn)樗�的結構是否合理，不僅影響使用壽命，而且直接影響格子體的蓄熱效能，理想的格子體結構應該是使用壽命長、蓄熱效能好、周期溫度波動小，這是設計中選擇格子體結構形式的原則。蓄熱室格子磚排列形式很多，主要有西門子式、李赫特式、編籃式、連續通道式、十字形形式和筒子形形式等。

西門子式結構便于清掃，氣流順暢，但單體格子體體積的受熱面積較小。李赫特式結構的優點是單位格子體的受熱面積大，但易堵塞又不便清掃和熱修，所以已不再使用。連續通道式結構雖單位體積的受熱面積小，但它的格子孔道互不相通，可以防止氣流分層，使氣體分布均勻。編籃式結構是連續通道式格子體結構的改進形式，由于格子磚的兩個端面都是受熱面，所以其單位格子體體積的受熱面積大，而且穩定性也好。

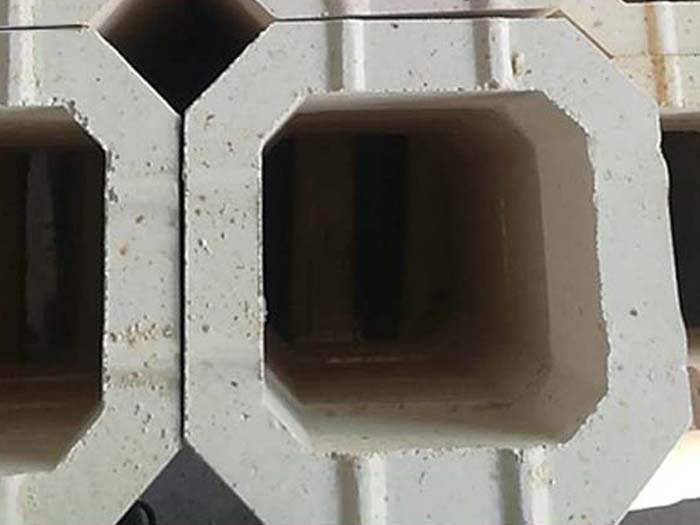

十字形格子磚是一種新型格子磚，由于十字形格子磚采用熔鑄AZS磚，它具有耐高溫侵蝕性能好、容積密度大、熱容量高、熱導率大等特性�？墒褂�7?8年，甚至更長時間，蓄熱效能好，周期溫度波動小，是一種理想的格子體。筒子形格子磚也是一種新型格子磚，采用八角筒形磚取代原直形磚，格子體孔呈煙函式不易堵塞，它保留了原直形磚的理化性能，并且砌筑方便，磚體上下對齊基本無自由懸掛部分，結構穩定，單位體積格子體受熱面積高，使用壽命長而日益受到重視。筒形磚的壁厚可以減薄至40mm，既減輕單位格子體的重量，又增加了熱傳導性。筒形格子體造價比編籃式格子體約高15%，比十字形格子體約低150%，但在節能上，筒形格子體與十字形格子體相差不大，編籃式格子體熱耗每年增加1%?2%，筒形格子體熱耗每年增加約0.5%，由于“老化”減緩而節約大量能源。

在蓄熱室結構設計中，應特別注意筒形格子磚與爐條瑄的連接方式，在筒形格子磚與爐條碹之間應采用直條磚西門子排列方式過渡，高度1m左右。這樣格子孔才能上下順暢相通，并改善氣體進入筒形格子體分布的均勻性，充分發揮筒形格子磚的優越性，提高玻璃熔窯熱效率。

玻璃窯蓄熱室用格子體耐火磚的選型

格子體格子磚是指蓄熱室中用耐火磚砌成的格子狀砌體。蓄熱室須具有足夠大的格子體體積和受熱面積，以充分利用廢棄的余熱，促使預熱氣體能達到較高的預熱溫度。格子體的砌筑形式有多種，在工藝上用具有下列要求：能充分利用蓄熱室的容積，具有較大的受熱面積和蓄熱能力，預熱氣體的溫度高、波動小：氣流分布均勻，傳熱效率高，氣流阻力�。耗透邷厍治g，結構穩定，清掃和檢修方便。格子體砌筑用的格子磚又稱為花格磚，是指砌筑蓄熱室格子體所用的耐火磚。蓄熱室中高溫廢氣和預熱氣體進行熱交換（蓄熱和放熱）時的中間媒介體。要求格子磚有一定的抗侵蝕和抗熱震穩定性能。常用的格子磚材料有耐火粘土磚、高鋁磚及鎂磚、鎂橄欖石磚、鉻鎂磚和鋯剛玉磚等。也可按格子體高度分段采用不同的磚材，從而改善格子體的使用性能。磚型可以采用標準型或特制的異形磚。玻璃窯蓄熱室工作原理是：當窯內高溫廢氣由上而下通過小爐口和空氣、煤氣通道進入蓄熱室時，將蓄熱室格子體加熱，格子體溫度逐漸升高積蓄熱量：換火后，助燃空氣和煤氣由下而上經蓄熱室底煙道進入蓄熱室，格子體積蓄的熱量就預熱空氣和煤氣，格子體溫度逐漸降低實現余熱回收，保證火焰有足夠的溫度，以滿足玻璃熔制的要求。

玻璃窯蓄熱室施工的規定

煙道墻或蓄熱室墻用兩種以上不同材質的磚砌筑時，沿高度方向每隔500mm，內、外層磚應互相咬砌一層。

蓄熱室爐條碹不得歪斜，爐條碹與蓄熱室墻之間的縫隙應符合設計規定。爐條碹合門磚不得加工。

磚格子表面應保持水平，上、下格孔應垂直。磚格子與墻之間的縫隙應符合設計規定。水平觀察孔與水平格孔應對準。施工過程中應保護好成品，不得堵塞格孔。

室內煙道或室外煙道與上升煙道之間應砌成直縫。

用熔鑄磚砌筑的小爐，宜先砌小爐后砌蓄熱室墻。小爐砌筑前應調整好扁鋼或型鋼的位置和標高。砌筑小爐斜拱時，在骨架未箍緊前，應采取防止斜拱拱磚下滑的措施。用硅磚或鎂磚砌筑的小爐斜拱應錯縫砌筑。

小爐拱砌筑完畢后，應依次均勻、對稱地?cái)Q緊小爐拱頂絲，使拱逐漸拱起脫離拱胎。經檢查無下沉、變形和局部下陷后，拱胎才可拆除。
