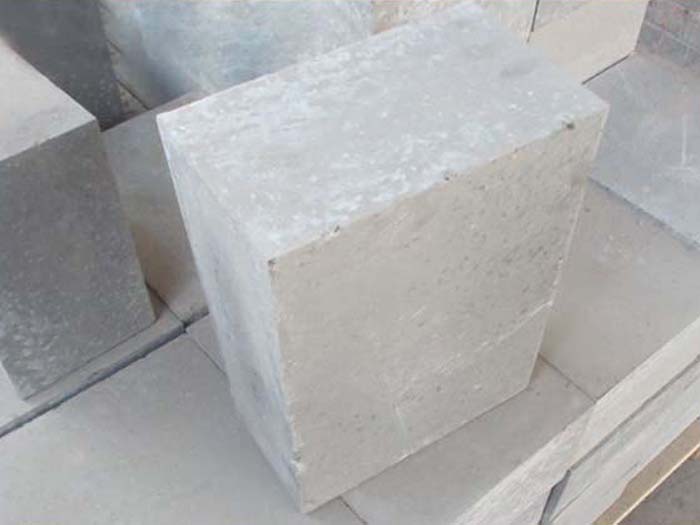

磷酸鹽磚又稱為磷酸鹽結合高鋁磚，是用磷酸鹽結合燒礬土集料，機壓成型，用濃度為42.5%～50%磷酸溶液作結合劑而制成的一種新型低溫燒結耐火磚，三氧化二鋁含量在80%左右。使用磷酸二氫鋁作結合劑的是磷酸鹽耐磨磚。

　　磷酸鹽磚具有以下特點：

　　1、具有良好的抗化學侵蝕性，并且抗堿能力遠遠優(yōu)于粘土磚，高鋁磚；

　　2、較高強度，耐磨性好；

　　3、良好的抗熱震性能；

　　4、荷重軟化溫度高；

　　5、導熱性差。

　　磷酸鹽磚的密度為2.77g/cm，抗壓強度經過500℃處理冷卻后為105MPa；1000℃，為16.48MPa；荷重軟化溫度：0.6%變形時為1325℃～1440℃，4%變形時為1495℃～1550℃，導熱系數(shù)：500℃為1.849,800℃為1.777,1000℃為1.748,1300℃為1.91；平均熱膨脹系數(shù)（10-8/℃）：500℃時為6.24,1000℃時為7.25,1300℃時為6.53。

　　磷酸鹽磚按型號分兩類，分別為P，PA。P為普通磷酸鹽結合高鋁磚（簡稱普磷）；PA為特種磷酸鹽耐磨磚（簡稱特磷）。普通磷酸鹽磚是由磷酸溶液結合，而特種磷酸鹽磚是由工業(yè)磷酸，工業(yè)氫氧化鋁配比成的溶液結合，后者強度比前者強度突出，適合砌筑在磨損嚴重的部位。

　　由于磷酸鹽磚的優(yōu)良特性，相比高鋁磚的耐火度高、強度大、耐急冷急熱性好、耐磨性好，它的出現(xiàn)使之高鋁磚逐漸在水泥回轉窯的應用中淘汰。主要用于水泥窯回轉窯預熱帶、高溫帶和風口磚等部位，適用于各類水泥窯使用效果良好。

　　附：磷酸鹽磚理化指標
