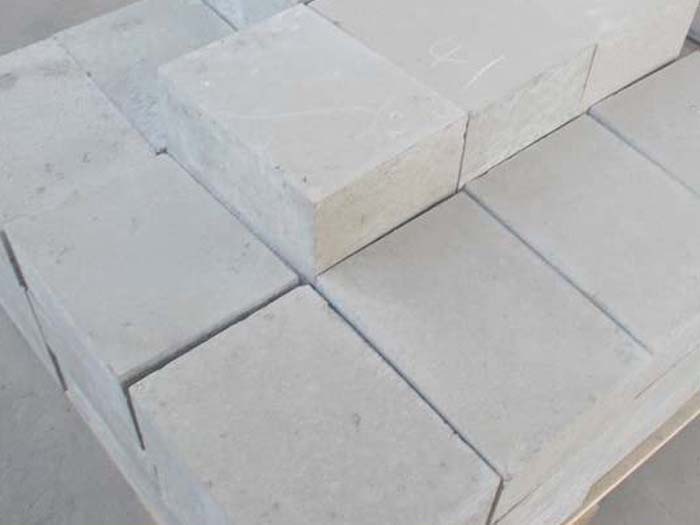

鍋爐用耐火磚主要應(yīng)具備耐磨耐高溫的條件，榮盛耐材為您介紹鍋爐用的磷酸鹽結(jié)合高鋁磚，磷酸鹽結(jié)合高鋁磚是用致密礬土為骨料，以磷酸鹽為結(jié)合劑，經(jīng)高壓成型、中溫?zé)崽幚碇频�。制品的熱震穩(wěn)定性、耐磨性和抗化學(xué)侵蝕性優(yōu)良。產(chǎn)品廣泛用于鍋爐旋風(fēng)分離器以后的混合室、豎井煙道等部位。

　　磷酸鹽直接結(jié)合高鋁磚，其高溫狀態(tài)下強(qiáng)度較高，掛窯皮能力中等，導(dǎo)熱系數(shù)較高，熱震穩(wěn)定性較好。在調(diào)試階段，開窯和停窯次數(shù)較多時(shí)，表現(xiàn)出較好的使用性能。

　　鍋爐用的磷酸鹽結(jié)合高鋁耐火磚是以致密的特級(jí)或一級(jí)高鋁礬土熟料為主要原料，磷酸溶液或磷酸鋁溶液為結(jié)合劑，經(jīng)半干法機(jī)壓成型后，于400~600℃熱處理而制成化學(xué)結(jié)合耐火制品。它屬于免燒磚，為避免在高溫使用過程中制品收縮較大，配料中一般需要引入加熱膨脹性原料，如藍(lán)晶石、硅線石、葉蠟石、硅石等。與陶瓷結(jié)合的燒成高鋁磚相比，其抗剝落性更好，但其荷重軟化溫度較低，抗侵蝕性較差，因此需加入少量的電熔剛玉、莫來石等，以強(qiáng)化基質(zhì)。磷酸鹽結(jié)合高鋁磚適用于水泥窯、電爐頂、鋼包等。

　　磷酸鹽質(zhì)高鋁磚的密度為2.77g/cm，抗壓強(qiáng)度經(jīng)過500℃處理冷卻后為105MPa；1000℃，為16.48MPa；荷重軟化溫度：0.6%變形時(shí)為1325℃～1440℃，4%變形時(shí)為1495℃～1550℃，導(dǎo)熱系數(shù)：500℃為1.849,800℃為1.777,1000℃為1.748,1300℃為1.91；平均熱膨脹系數(shù)（10—8/℃）：500℃時(shí)為6.24,1000℃時(shí)為7.25,1300℃時(shí)為6.53。

　　鍋爐用的磷酸鹽結(jié)合高鋁質(zhì)耐火磚具有一下特性：

　　（1）較高強(qiáng)度，耐磨性好。

　�。�2）良好的耐化學(xué)侵蝕性。（其抗堿能力優(yōu)于粘土磚、高鋁磚）

　�。�3）良好的抗熱震性。

　�。�4）荷重軟化溫度較高。

　　鄭州榮盛耐材有限公司生產(chǎn)銷售耐火材料多年，多年的經(jīng)驗(yàn)使得我們更加專業(yè)，如果您對(duì)鍋爐用的耐火磚有需求或是疑問，歡迎致電榮盛耐材有限公司，我公司將會(huì)為您提供高質(zhì)量的耐火材料和貼心的服務(wù)。

• 上一篇：JM23莫來石磚
• 下一篇：輕型耐火磚

• 玻璃生產(chǎn)過程中，鋁硅質(zhì)耐火材料結(jié)石的成因…

  電熔鋯剛玉磚

  高鋁磚抗渣性能分析

  高鋁磚粘土磚 盡在榮盛耐材

  高爐耐火磚多少錢一塊

  鄭州榮盛耐材生產(chǎn)的膨脹珍珠巖遠(yuǎn)銷越南

  高爐耐火磚價(jià)格

  已為越南客戶包裝好高鋁磚隨時(shí)發(fā)貨

• 堅(jiān)爐各部位用耐火材料介紹

  耐火磚導(dǎo)熱系數(shù)

  什么是窯皮？窯爐中窯皮形成機(jī)制及影響全解…

  爐腹用耐火磚挑選及高爐耐火材料要求

  碳化硅窯輥防氧化處理新技術(shù)

  氮化物特種耐火磚的性能及使用介紹

  豎罐蒸餾爐換熱室、冷凝器用粘土質(zhì)高鋁磚

  高鋁質(zhì)耐火磚性能及種類介紹
